一、施工準備

（一）、作業條件

1.各種管路、盒子已經準備完畢，損壞的盒子已更換。

2.盒子縮進裝飾面超過20mm的需增加套盒，且套盒與原盒必須具備可行的措施，撥插時不可將套盒與面板一起撥出。

3.盒子縮進裝飾面不夠20mm需要使用高標號砂漿外口抹平齊，內口抹方正。

4.線路的走線已完成，并已對各支路進行絕緣測試。

5.墻面抹灰、油漆及壁紙等內裝修工作均已全面完成。

6.為防止土建施工攪渾插座面板，水泥地面、鋪磚地面、水磨石、大理石地面等工作應已完成。

（二）、材質要求

1.各型開關、插座的規格、型號必須符合設計要求，并應有電工產品合格證。產品必須經過中國電工產品認證委員會的安全認證，產品上應帶有安全認證標志（長城標志）。合格證、安全認證證書復印件同規格、同型號應各備一張。

2.塑料（臺）板應具有足夠強度，應平整、無彎翹變形等現象，并有產品合格證。

3.各廠家產品應有兩部認可證書的復印件。

4.進口的電工產品必須附有國家商檢局的質量檢定證書（檢定證書可代替產品合格證）。

（三）、工器具

紅鉛筆、卷尺、水平尺、線墜、絕緣手套等。

二、質量要求

（一）、主控項目

1.當交流、直流或不同電壓等級的插座安裝在同一場所時，應有明顯的區別，且必須選擇不同結構、不同規格和不能互換的插座；配套的插頭應按交流、直流或不同電壓等級區別使用。

2.插座接線應符合下列規定：

（1）單相兩孔插座，面對插座的右孔或上孔與相線連接，左孔或下孔與零線連接；單相三孔插座，面對插座的右孔與相線連接，左孔與零線連接；

（2）單相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）線接在上孔。插座的接地端子不與零線端子連接。同一場所的三相插座，接線的相序一致。

（3）接地（PE）或接零（PEN）線在插座間不串聯連接。

3.特殊情況下插座安裝應符合下列規定：

（1）當接插有觸電危險家用電器的電源時，采用能斷開電源的帶開關插座，開關斷開相線；

（2）潮濕場所采用密封型并帶保護地線觸頭的保護型插座，安裝高度不低于1.5m.

4.照明開關安裝應符合下列規定：

（1）同一建筑物、構筑物的開關采用同一系列的產品，開關的通斷位置一致，操作靈活，接觸可靠；

（2）相線經開關控制；民用住宅無軟線引至床邊的床頭開關。

5.吊扇安裝應符合下列規定：

（1）吊扇掛鉤安裝牢固，吊扇掛鉤的直徑不小于吊扇掛銷直徑，且不小于8mm；有防振橡膠墊；掛銷的防松零件齊全、可靠；

（2）吊扇扇葉距地高度不小于2.5m；

（3）吊扇組裝不改變扇葉角度，扇葉固定螺栓防松零件齊全；

（4）吊桿間，吊桿與電機間螺紋連接，嚙合長度不小于20mm，且防松零件齊全緊固；

（5）吊扇接線正確，當運轉時扇葉無明顯顫動和異常聲響。

6.壁扇安裝應符合下列規定：

（1）壁扇底座采用尼龍塞或膨脹螺栓固定；尼龍塞或膨脹螺栓的數量不少于2個，且直徑不小8mm.固定牢固可靠；

（2）壁扇防護罩扣緊，固定可靠，當運轉時扇葉和防護罩尤明顯顫動和異常聲響。

（二） 一般項目

1.插座安裝應符合下列規定（強制性條文）：

（1）當不采用安全型插座時，托兒所、幼兒園及小學等兒童活動場所安裝高度不小于1.8m；

（2）暗裝的插座面板緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無碎裂、劃傷，裝飾帽齊全；

（3）車間及試（實）驗室的插座安裝高度距地面不小于0.3m；特殊場所暗裝的插座不小于0.15m；同一室內插座安裝高度一致；

（4）地插座面板與地面齊平或緊貼地面，蓋板固定牢固，密封良好。

2.照明開關安裝應符合下列規定（強制性條文）：

（1）開關安裝位置便于操作，開關邊緣距門框邊緣的距離0.15～0.2m，開關距地面高度1.3m；拉線開關距地面高度2～3m，層高小于3m時，拉線開關距頂板不小于100mm，拉線出口垂直向下；

（2）相同型號并列安裝及同一室內開關安裝高度一致，且控制有序不錯位。并列安裝的拉線開關的相鄰間距不小于20mm；

（3）暗裝的開關面板應緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無碎裂。劃傷，裝飾帽齊全。

3.吊扇安裝應符合下列規定：

（1）涂層完整，表面無劃痕、無污染，吊桿上下扣碗安裝牢固到位；

（2）同一室內并列安裝的吊扇開關高度一致，且控制有序不錯位。

4.壁扇安裝應符合下列規定：

（1）壁扇下側邊緣距地面高度不小于1.8m；

（2）涂層完整，表面無劃痕、無污染，防護罩無變形。

三、工藝流程

清理→接線→安裝→通電試運行

四、操作工藝

（一）清理

用鏨子輕輕地將盒內殘存的灰塊剔掉，同時將其它雜物一并清出盒外，再用濕布將盒內灰塵擦凈。

（二）接線

1.開關接線規定：電器、燈具的相線應經開關控制。開關接線時，應將盒內導線理順，依次接線后，將盒內導線盤成圓圈，放置于開關盒內。

2.插座接線規定：

①單相兩孔插座有橫裝和豎裝兩種。橫裝時，面對插座的右極接相線，左極接零線；豎裝時，面對插座的上極接相線，下極接零線。

②單相三孔及三相四孔的接地或接零線均應在上方。

③交、直流或不同電壓的插座安裝在同一場所時，應有明顯的區別，且其插頭與插座配套，均不能互相代用。

3.接線：先將盒內甩出的導線留出維修長度（15－20CM）削去絕緣層，注意不要碰傷線芯，如開關、插座內為接線柱，將導線按順時針方向盤繞在開關、插座對應的接線柱上，然后旋緊壓頭。如開關、插座內為插接端子，將線芯折回頭插入圓孔接線端子內（孔經允許壓雙線時），再用頂絲將其壓緊，注意線芯不得外露。

4.接線時應特別注意：為了保證安全和使用功能，在配電回路中的各種導線連接，均不得在開關、插座的端子處以套接壓線方式連接其它支路。

（三）開關、插座安裝

1.開關安裝規定

①安裝在同一建筑物、構筑物內的開關，宜采用同一系列的產品；開關的位置應與燈位相對應；同一單位工程其蹺板開關的開、關方向應一致，且操作靈活，接觸可靠。

②開關安裝的位置應便于操作，開關邊緣距門框的距離為0.15～0.2m；若設計無特殊要求，扳把開關下底距地面高度為1.3米；拉線開關距地面高度為2～3米，且拉線出口應垂直向下。

③并列安裝的拉線開關的相鄰間距不應小于20mm.

④相線應經開關控制；民用住宅嚴禁裝設床頭開關。

⑤為了安全和使用方便，任何場所的窗，鏡箱、吊柜上方及管道背后，單扇門后均不應裝有控制燈具的開關。多塵潮濕場所和戶外應選用防水瓷質拉線開關或加裝保護箱；在易燃、易爆和特別潮濕的場所，開關應分別采用防爆型、密閉型或安裝在其它場所控制。

2.插座安裝規定

①插座的安裝高度應符合設計的規定，當設計無規定時，應符合下列要求：暗裝用插座距地面不應低于0.3米，特殊場所暗裝插座不應小于0.15米。在兒童活動場所應采用安全插座。采用普通插座時，其安裝高度不應低于1.8米。

②當插座上方有暖氣管時，其間距應大于0.2m下方有暖氣管時，其間距應大于0.3m，不符時應移位或采取技術處理。

③為了避免交流電源對電視信號的干擾，電視饋線線管、插座與交流電源線管、插座之間應有0.5m以上的距離。

④落地插座應具有牢固可靠的保護蓋板。

⑤在潮濕場所，應采用密封良好的防水防潮插座。在有易燃、易爆氣體及粉塵的場所應裝設專用插座。

3.開關，插座安裝：

①暗裝：按接線要求，將盒內甩出的導線與開關、插座的面板連接好，將開關或插座推入盒內對正盒眼，用機螺絲固定牢固。固定時要使面板端正，并與墻面平齊。面板安裝孔上有裝飾帽的應一并裝好。

②明裝：先將從盒內甩出的導線由塑料臺的出線孔中穿出，再將塑料臺緊貼于墻面用螺絲固定在盒子或木磚上，如果是明配線，木臺上的隱線槽應先順對導線方向，再用螺絲固定牢固。塑料臺固定后，將甩出的相線、地（零）線按各自的位置從開關、插座的線孔中穿出，按接線要求將導線壓牢。然后將開關或插座貼于塑料臺上，對中找正，用木螺絲固定牢。最后再把開關、插座的蓋板上好。

（四）通電試運行

1.開關、插座安裝完畢，送電試運行前再按系統按單元按戶搖測一次線路的絕緣電阻并做好記錄。

2.各支路的絕緣電阻搖測合格后通電試運行，通電后仔細檢查和巡視，檢查漏電開關是否掉閘，插座接線是否正確，面板是否水平，是否被污染等。檢查插座時，最好用驗電器，檢查時應逐個檢查，如有問題斷電后及時進行修復，并做好記錄。

（五）成品保護

1.安裝開關、插座時不得碰壞墻面，要保持墻面清潔。

2.開關插座安裝完畢后，不得再次進行噴漿，以保持面板清潔。

3.其它工種在施工時，不要碰壞和碰歪開關、插座。

五、檢查辦法：

A.插座

1.當不采用安全型插座時，托兒所、幼兒院及小學等兒童活動場所安全安裝高度不小于1.8米。

檢查辦法：觀察和量尺。

2.暗裝的插座面板緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔，無碎裂、劃傷，裝飾面齊全。

檢查辦法：觀察檢查。

3.地插座面板與地面齊平或緊貼地面，蓋板牢固，密封良好。

檢查辦法：觀察檢查。

4.暗裝用插座距地面不應低于0.3米，特殊場所暗裝插座不應小于0.15米。在兒童活動場所應采用安全插座。采用普通插座時，其安裝高度不應低于1.8米。

檢查辦法：觀察、量尺檢查。

5.了避免交流電源對電視信號的干擾，電視饋線線管、插座與交流電源線管、插座之間應有0.5m以上的距離。

檢查辦法：觀察、量尺檢查。

B.開關

1.同一建筑物、構筑物的開關采用同一系列產品，開關的通斷位置一致，操作靈活，接觸可靠。

檢查辦法：操作試驗。

2.開關安裝位置便于操作，開關邊緣距門邊緣距離為0.15～0.2米，開關距地面高度1.3米；拉線開關距地面高度2～3米，層高小于3米時，拉線開關距頂板不小于100毫米，拉線出口垂直向下。

檢查辦法：檢查，量尺檢查。

3.相同型號并列安裝及同一室內開關安裝高度一致，且控制控制有序不錯位。并列安裝的拿線開關的距離相鄰間距不小于20毫米。

檢查辦法：觀察，量尺檢查。

4.暗裝的開關面板應緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔，無碎裂，裝飾帽齊全。

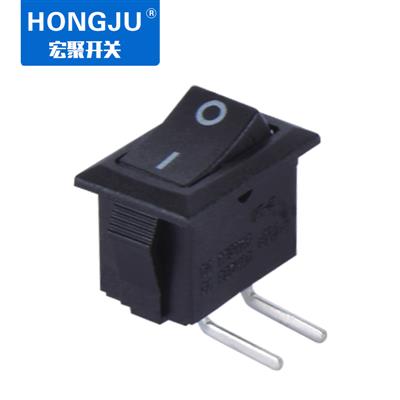

宏聚電子不斷創新的技術---創造世界最優秀、最具創新性的產品、宏聚開關規范高效的服務---- 提供最專業、最高效的服務，力求客戶滿意宏聚企業。誠信、服務、品質、專業、創新、更多船型開關、帶燈輕觸開關、按鍵開關、金屬按鍵開關、保險絲座、AC電源插座的相關資訊請關注www.xjfeixiang.com
